尘埃粒子计数器在半导体制造中的作用
作者: 来源: 发布时间:2026-01-09 标签:公司新闻行业资讯



一、半导体制造对空气质量的核心要求

  1. 洁净度等级标准

    半导体生产线通常要求在 ISO 14644-1 标准中的Class 1–Class 5(对应Fed-Std-209E的Class 1–Class 100) 洁净环境下运作,具体等级根据工艺节点(如纳米制程)而定。例如:


    • 光刻区:通常需达到 Class 1(每立方米≥0.1μm粒子数≤10颗)


    • 化学机械抛光(CMP)、蚀刻区:需维持 Class 10–Class 100


  2. 污染物敏感尺度


    • 对于先进制程(如3nm、5nm),粒径≥0.02μm的粒子即可能造成图形缺陷。


    • 粒子来源包括人员、设备磨损、化学气体凝结、外部空气渗入等。

二、尘埃粒子计数器在半导体制造中的作用

  1. 实时监测与预警

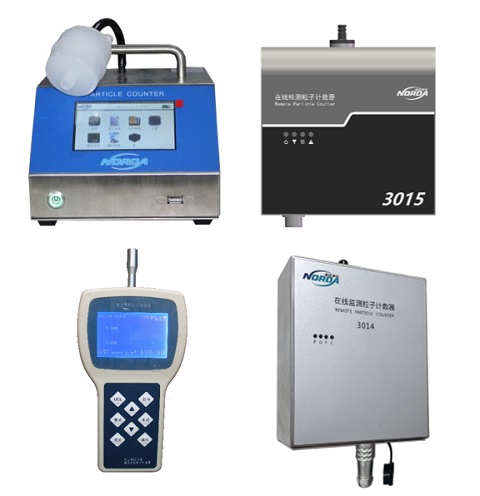

    通过大流量激光粒子计数器(如50L/min或100L/min型号),可对洁净室、微环境(SMIF/FOUP)及关键设备内部进行连续监测,一旦粒子数超出阈值,立即触发警报,避免批次污染。


  2. 洁净度验证与合规

    为洁净室认证、定期测试与动态监控提供数据支持,确保符合ISO、SEMI等国际标准,并满足客户审计要求。


  3. 污染源追踪与制程优化


    • 通过多点监测与数据分析,可定位粒子释放源(如风机故障、密封泄漏、人员操作不当)。


    • 结合环境参数(温湿度、压差、气流速度),优化洁净室运行策略,降低能耗同时保障洁净度。


  4. 保障良率与产品可靠性

    洁净度与芯片良率(Yield)直接相关。据统计,在先进制程中,超过20%的良率损失可能源于微粒污染。持续监测可大幅降低随机缺陷密度(D0),提升产品可靠性。

三、半导体用粒子计数器的特殊要求

  1. 高灵敏度与分辨率

    需检测0.1μm甚至0.2μm的粒子,并区分粒径通道,提供详细的粒径分布数据。


  2. 抗化学生物质兼容性

    在接触腐蚀性气体或化学雾滴(如CMP区域)时,采样系统材质需耐腐蚀,且不影响测量精度。


  3. 集成化与自动化


    • 可接入厂务监控系统(FMCS)或环境监测系统,实现数据集中管理与自动报表。


    • 支持远程控制与实时图谱显示,便于工程师快速响应。


  4. 低释气与防污染设计

    设备自身材料应低释气、无析出,避免成为污染源。采样管长度与走向需优化,防止粒子沉降损失。


四、实施监测的关键环节

  1. 监测点布设


    • 关键工艺设备周边(光刻机、蚀刻机、离子注入机)。


    • 回风夹道与高效送风口(HEPA/ULPA)下方


    • 人员活动频繁路径与物料传递区。


  2. 监测策略


    • 连续在线监测:用于核心生产区域。


    • 定期巡检:配合手持式粒子计数器进行辅助检查。


    • 事件驱动监测:在设备维护、人员换班后加强监测。


  3. 数据管理与分析


    • 建立洁净度趋势图,设定预警与行动限。


    • 通过统计过程控制(SPC)工具分析数据波动,实现预防性管控。


总结

在半导体制造中,尘埃粒子计数器不仅是洁净度“测量工具”,更是制程稳定性与良率保障的核心环节。通过高精度监测、智能数据分析与快速响应机制,企业能够构建覆盖全生产链的污染防控体系,从而在纳米级竞赛中维持技术领先与成本优势。未来,随着制程不断微缩,粒子监测技术将向更小粒径、更高采样效率、更强抗干扰能力的方向持续演进。
